DHT11环境温湿度检测实验上下限设置自动控制 加湿喷雾使用资料

  3362
 0
 3
RASPI   ydxhuo.com

一:使用视频演示


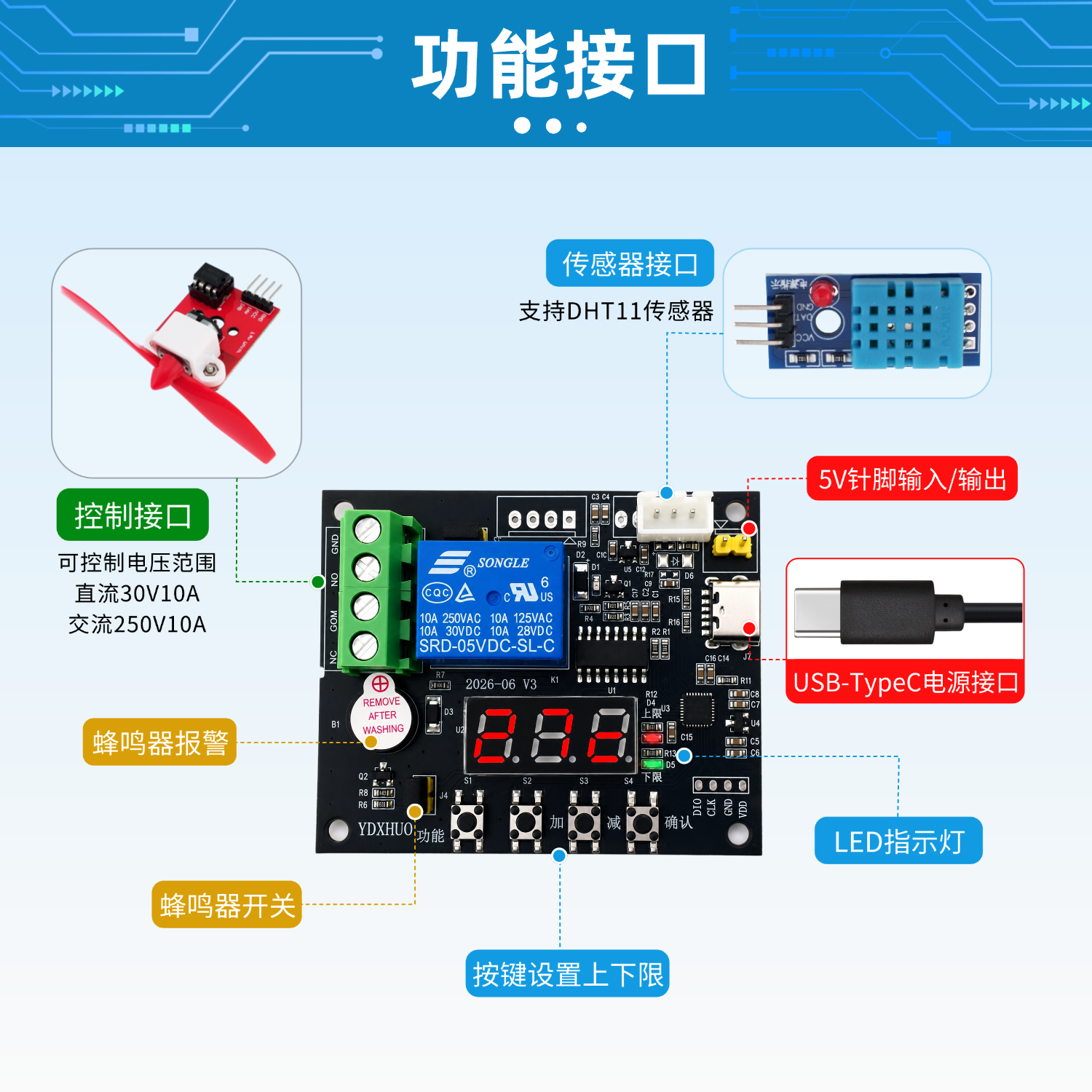

二:硬件接线图

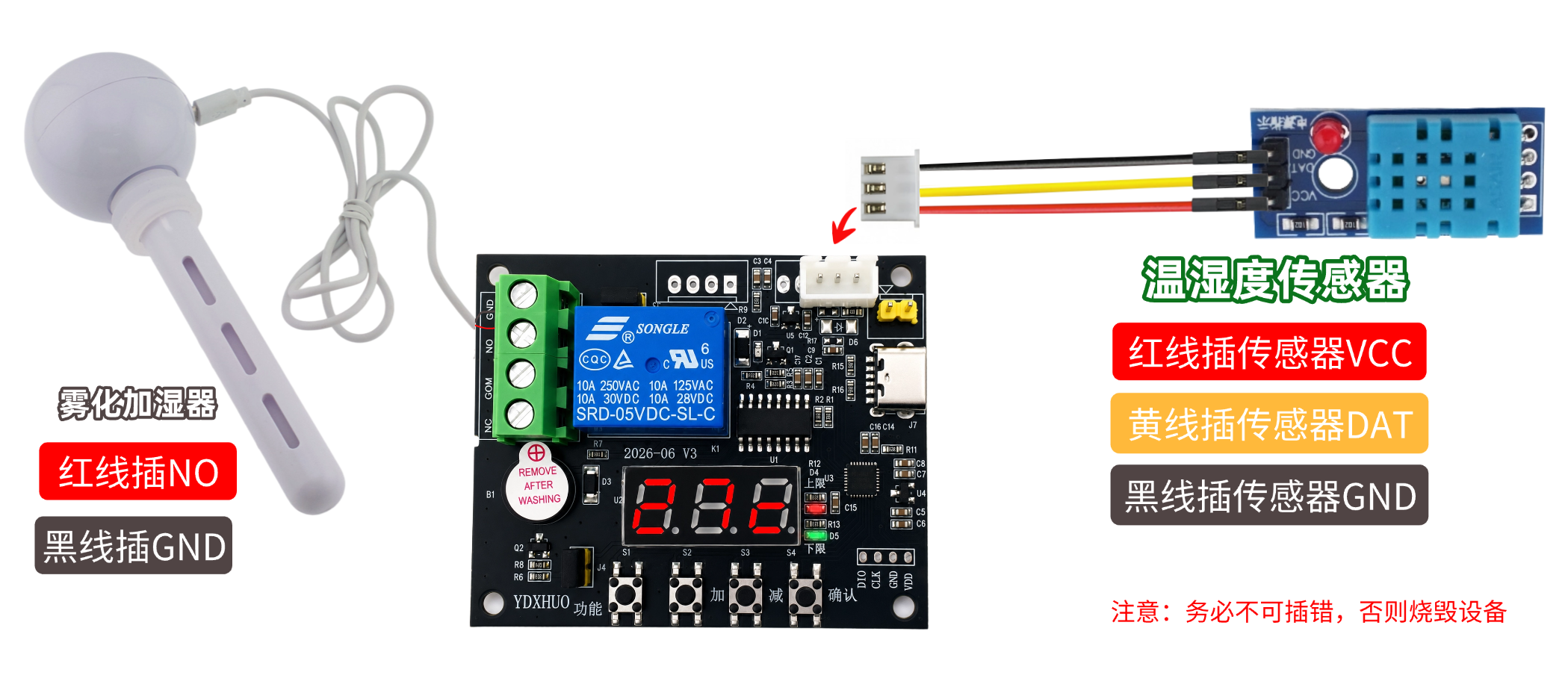

注意事项:务必对照引脚标识接线,不可插错,否则通电后会烧毁传感器


三:按键调节说明


1.按键介绍

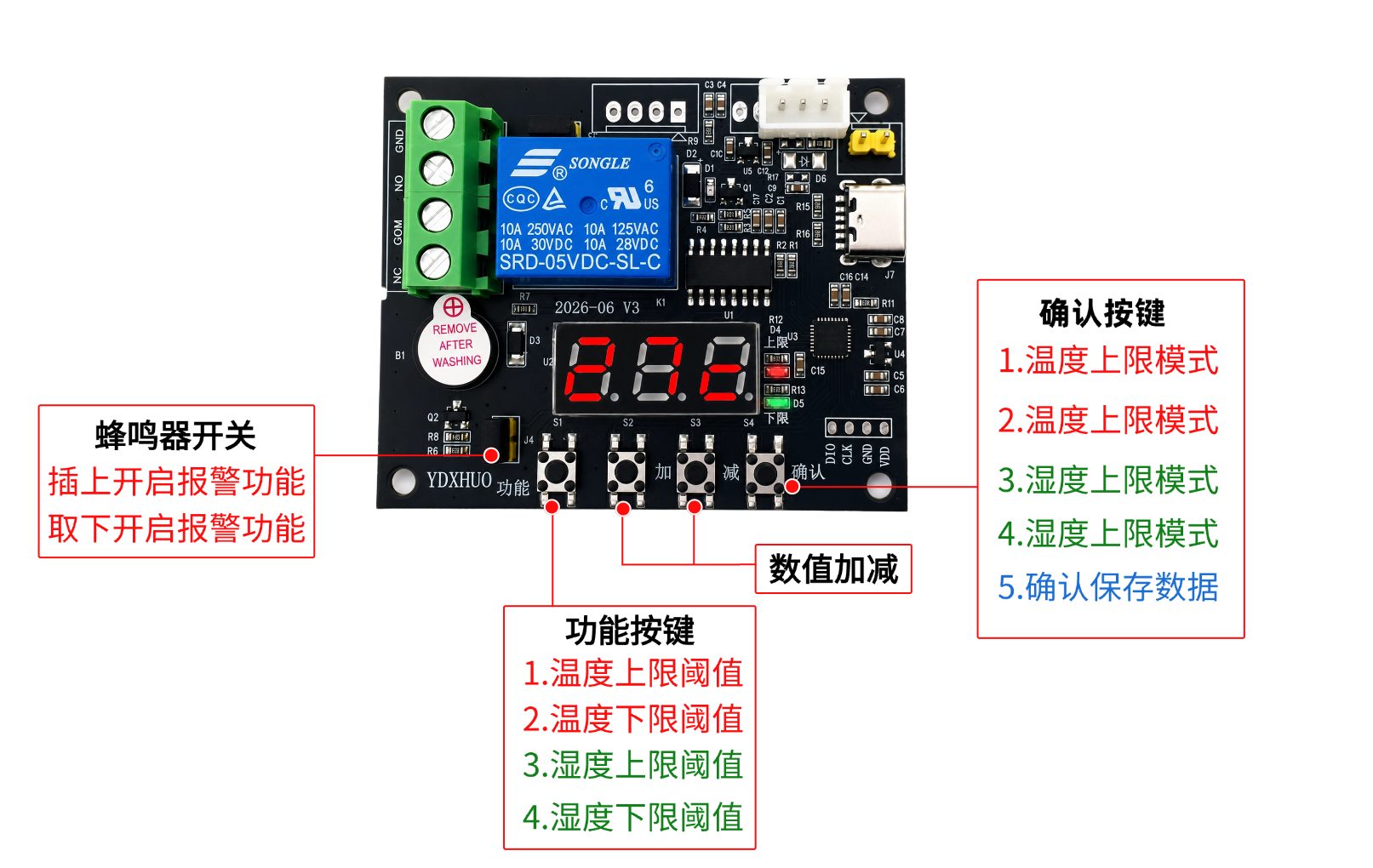

按键功能说明:
功能按下功能键可设定切换上下限阈值(上限为红灯亮),(下限为绿灯亮)
在限阈值模式里单按每次数字+1,长按住不松数字会快速增加。
在限阈值模式里单按每次数字-1,长按住不松数字会快速减小。
确认单按确认可切换四种模式:(c温度上限/c温度下限),(H湿度上限/H湿度下限)
跳帽取下跳帽则是关闭报警功能,插上跳帽则是开启报警功能。

2.设定上下阈值

逻辑说明:确认按键是切换四种模式,功能按键是设定当前模式的阈值。


模式选择:连续按确认键可以切换四种模式:C温度上限、C温度下限、H湿度上限、H湿度下限 ,(上限为红灯,下限绿灯)

阈值设定:在当前选好的模式下按功能键,可看到数字闪烁,此时通过加减就能设定数值。最后按确认保存!


四:继电器控制端口

端口类型功能介绍
NC如果负载接NC,默认开启设备,当检测距离达到阈值后负载设备会被关闭。
NO如果负载接NO,默认关闭设备,当检测距离达到阈值后负载设备会被开启。
COMCOM默认采用板载电源供电,如果取下继电器跳帽,可外部输入更大的电压实现控制更大负载设备。
GND板载GND负极地线


1.控制LED灯接线图:


2.控制语音播报模块:

语音播报模块的IO1~IO4对应着不同的音频内容件,可选择自由切换1~4号针脚使用。

如何更换语音播报模块的音频内容,可参考这个资料➡️:https://www.ydxhuo.com/read-139-1.html


3.控制风扇模块接线图:


4.控制灯带接线图:


5.控制电灯接线图:


五:如何控制大电压的负载

默认继电器采用跳帽从主板自身取5v电压。 如果我们负载电压要求比较大,而主板自身电源才5V无法控制大型设备,这时候需要先取下跳帽断开板载到供电, 再把大电压输入到COM公端即可。(继电器可承受范围0v~250V/10A)如下图介绍。

下图以控制家用220V交流电灯为例, 先将跳帽取了插在单根针上面。 在将220v输入到COM公端, 继电器NO在接电灯即可

(控制220V家用大型交流电时请务必注意用电安全风险⚡️,有疑问可咨询技术工程师)


六:运行逻辑原理

这款控制板的核心运行逻辑是基于“传感器采集 微控制器处理 人机交互/判断 执行机构输出”的典型闭环控制系统。

1.核心工作流程(Loop循环)

1.数据采集2.阈值比对3.状态更新4.执行输出


第一步:数据采集(输入端)微控制器通过采集NTC温湿度传感器数字的信号,并进行数据格式换算为具体数值。

第二步:阈值比对(处理端)MCU将实时采集到的数值,与用户通过按键设定并保存在芯片内部的“阈值上限”和“阈值下限”进行数值大小比对。

第三步:状态更新(人机交互)实时数值通过三位数码管屏显示刷新。如果数值超过所设定上限或低于下限,触发报警和输出控制效果。

第四步:执行输出(执行端)根据比对结果,MCU向继电器和蜂鸣器发出控制信号,决定继电器是吸合还是断开,蜂鸣器是报警还是静音。

2.核心逻辑功能块解析

阈值触发逻辑,用户可以在板子上设定一个安全区阈值{下限/上限}:当实时温湿度 < 下限:触发下限报警,下限红色指示灯亮,蜂鸣器响起,继电器切换状态(例如:启动马达或断开设备)。 当温湿度在安全阈值内:系统处于安全/正常状态,蜂鸣器停止,继电器保持默认状态。

3.按键中断与参数存储逻辑

当用户按“确认键”会在四种不同模式之间来回切换。选定好对应的模式后再次按下“功能键”,就可以设定当前模式的阈值。此时单按减按键可调整阈值数字增加与减小,如果长按不松会更加快速的增加减小数字。最后再次按下“确认键”,数据会被写入微控制器的 EEPROM(掉电记忆芯片) 中。这意味着即使切断电源重新上电,前面调好的参数也不会丢失。每次上电都会读取最后一次的设置参数记忆!

4.安全隔离逻辑继电器原理

控制器主板部分属于 5V 弱电系统。当MCU决定输出时,它用 5V 微弱电流驱动光耦或三极管,进而让继电器内部的电磁铁吸合。更加巧妙的设计在继电器旁边通过跳帽可以直接从板载5V进行取电给继电器,也可以取下这个跳帽外界控制大型直流与交流电。(简单理解控制5V设备可以插上跳帽直接控制, 如果控制大型电压可取下跳帽,从COM公端输入实现控制)这种巧妙的设计实现了“弱电控制强电”,既保护了控制板和人身安全,又具备了强大的带载能力。为DIY开发提供了极大的便利性!

5.硬件原理图/源代码程序

温湿度传感器资料原理图主板电路原理图主板源代码程序



七:技术支持

联系人:张工
电话:0755-32914578

微信:扫下方二维码添加技术工程师微信,请备注来意

创客技术交流QQ群:2095618,175680,9075883(加群请备注:跃动芯火)

作者签名: www.ydxhuo.com   楼主  2026-07-24 19:50:46
