| 注意：请严格按下图引脚标识一对一进行连接，（比如：S接GP0，那么找到蜂鸣器的S引脚与主板上GP0引脚连接起来）务必不能接错！ |
| 编程软件：Thonny |
| 编程固件：Pico固件 |
| 土壤湿度程序，下载这个程序压缩包，将里面全部文件上传至Pico主板内。（如下图） |
| 功能 | 详情 |
| 显示 | 传感器探头插在不同湿度的环境中，可实时检测水份湿度百分比实现可视化将湿度数据实时精准显示 |
| 输出 | 可设置湿度上限与下限阀值，低于下限则触发GP1/GP2/GP3输出高电平和GP4/GP5/GP6输出低电平。如果高于上限则输出相反 |
| 校准 | 针对不同的湿度环境，可校准传感器ADC的最小干燥值与最大湿润值。从而更加精准的检测湿度 |
| 按键 | 实现完全脱离电脑也能操作，可通过主板上按键进行调控阈值与功能 |
| 阈值 | 低于设置的阈值，开始报警，闪红灯，高于则关闭 |

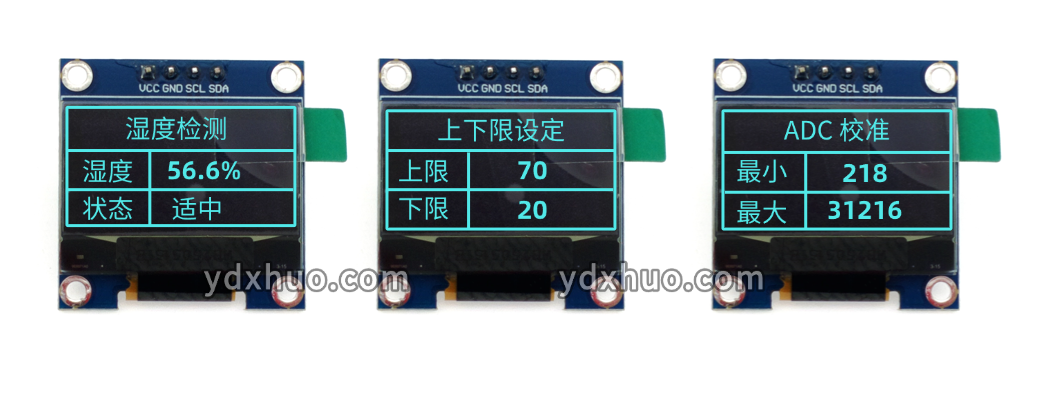

| 功能一：上下限设定 1.在主检测界面按A进入到上下限设定模式，再次按A可切换“上限”与“下限”选项 ，如果按B与C增加与减小上下限的数字。 ▶上限：是指土壤传感器检测到湿度过高，引脚输出：GP1.GP2.GP3输出低电平，GP4.GP5.GP6输出高电平。 ▶下限：是指土壤传感器检测到湿度过低，开始报警，闪红灯，GP1.GP2.GP3输出高电平，GP4.GP5.GP6输出低电平。 2.最后按D保存阈值，并自动返回主界面 |
| 功能二：ADC校准 1.在主检测界面按B进入ADC校准模式，再次按B可切换“最小”与“最大” 选项，如果按C会自动校准ADC值10秒后自动锁定数值。 ▶最小值：请将传感器放在空气中，按C开始读取ADC最小值10秒，视为干燥环境湿度最低值。 ▶最大值：请将传感器放在水份中，按C开始读取ADC最大值10秒，视为湿润环境湿度最大值。 2.最后按D保存校准，并自动返回主界面 |

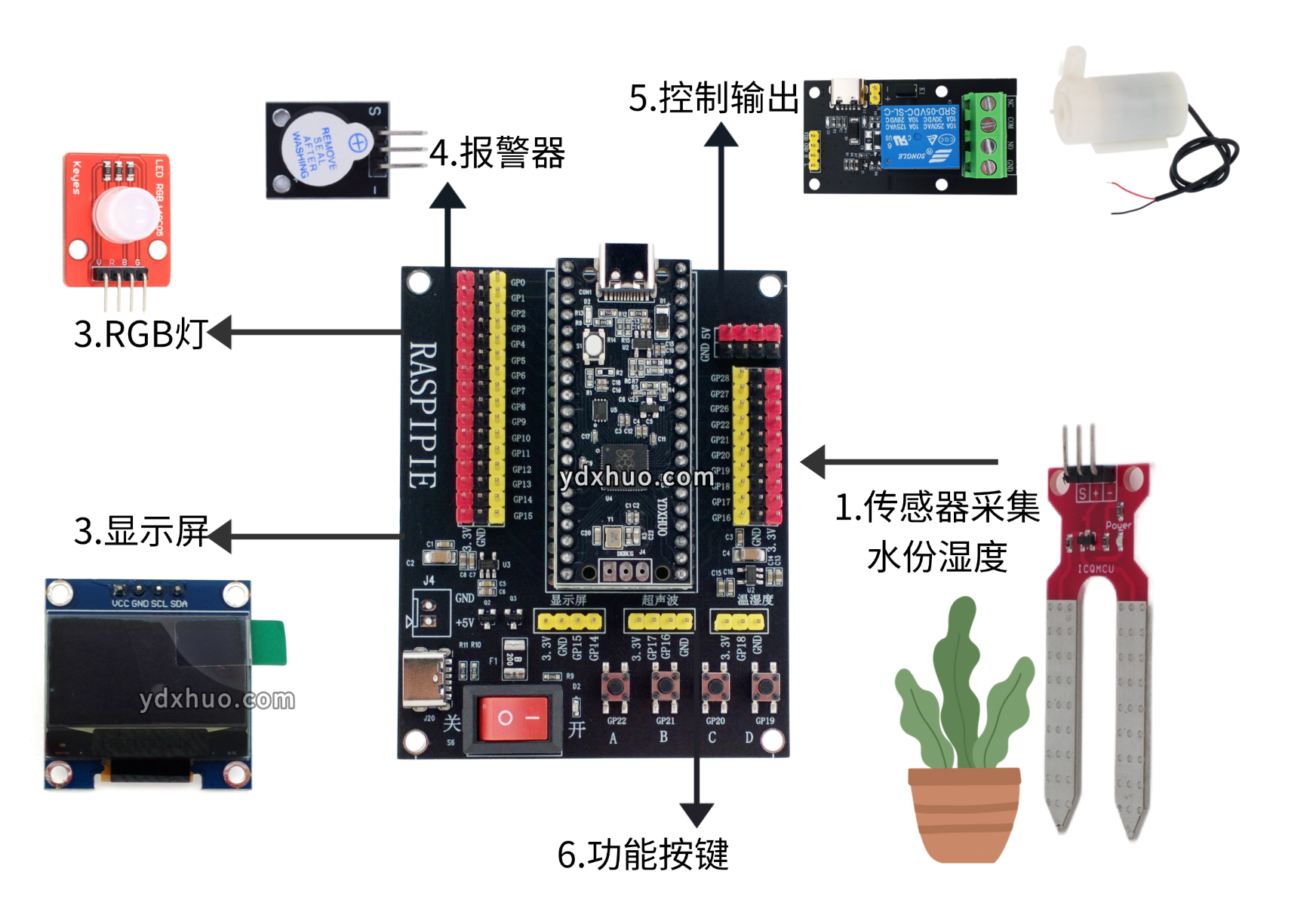

扩展板接口介绍
| 当湿度低于下限 | 当湿度高于下限 | 当湿度高于上限 |
| 蜂鸣器报警 RGB闪烁红灯 GP1.2.3输出高电平 GP4.5.6输出低电平 | 蜂鸣器正常 RGB常亮绿灯 | 蜂鸣器正常 RGB常亮绿灯 GP1.2.3输出低电平 GP4.5.6输出高电平 |
| 📑Pico主板芯片参数及原理图 |
| 📑扩展板功能介绍及引定义 |
| 📑更多Pico开发板学习课程 |
| 📑更多传感器编程学习课程 |
